奥美格电动汽车充电电缆
-
奥美格电动汽车高压电缆
QC/T 1037高压电缆
新能源汽车高压电缆简介：
电动汽车上，高压电气系统主要是负责启动、 行驶、充放电、空调动力等。主要包括电池系统、动力总成、高压电控系统、充电系统、高压设备，及其线束系统。电动汽车高压线用于连接充电口与电池、电池内部、电池与发动机及其他元器件以及电池储能设备等领域，作为电力传输的载体。由于车内应用环境恶劣，电动汽车高压电缆有着非常高的性能要求。电动汽车用电缆的应用场合特点：布线空间小、大电流高电压、高低温环境多散热不好、汽车行驶环境恶劣有盐雾和电磁场、有油污和化学品、 有低烟无卤阻燃等环保和安全要求。
新能源汽车高压电缆常用标准介绍：
奥美格通过ISO 9001:2015和IATF 16949:2016体系认证，奥美格车内高压电缆产品执行ISO6722-1、ISO6722-2、ISO14572、LV216、ISO19642、UL758（UL3820\UL30088）等国际标准，同时也广泛的生产以QC/T1037为主的国内标准产品，在此基础上还推出了高于行业标准的企业标准，并上升为广东省地方标准，标准编号为DB44/T 2100—2018，此外还可以广泛的生产一些客户定制产品。导体材质有裸铜、镀锡铜和铝合金等各种导体类型。
新能源汽车高压电缆要怎么选型
新能源汽车高压电缆选型需要先选择采用的标准，还需要判断应用场合使用电流多大而确定规格型号，联系奥美格工程师选型：ylm@omigr.com
相关推荐：电动汽车高压线缆的额定载流量分析

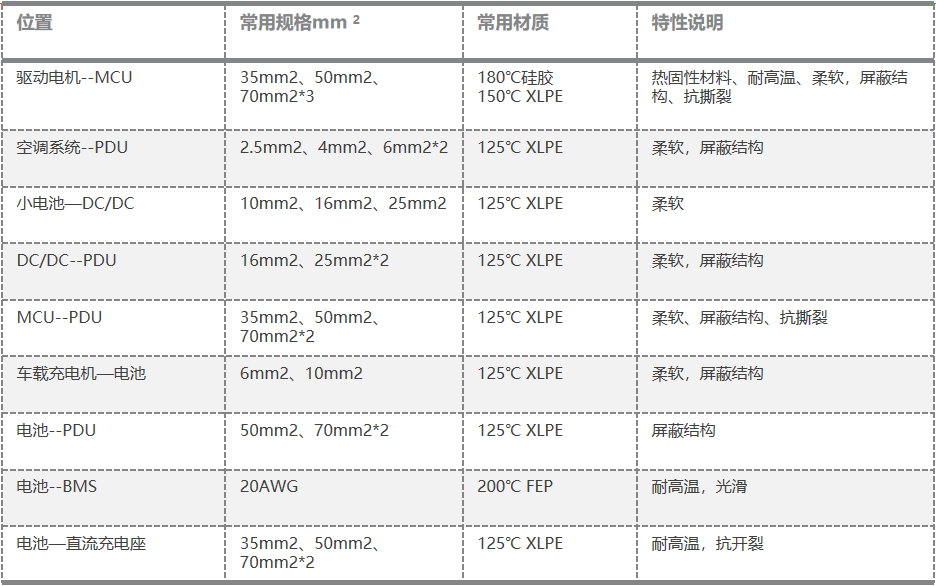

新能源汽车高压电缆应用场合：
广东奥美格传导科技股份有限公司新能源汽车高压电缆产品优势介绍：
奥美格致力于成为全球一流的新能源汽车电缆方案提供商，并在2017年被评为电动汽车核心零部件100强企业。该产品已广泛应用于德纳、安费诺、TE、 宇通、 比亚迪等公司．
奥美格通过ISO 9001:2015和IATF 16949:2016体系认证，奥美格车内高压电缆产品执行ISO6722-1、ISO6722-2、ISO14572、LV216、ISO19642、UL758（UL3820\UL30088）等国际标准，同时也广泛的生产以QC/T1037为主的国内标准产品，在此基础上还推出了高于行业标准的企业标准，并上升为广东省地方标准，标准编号为DB44/T 2100—2018，此外还可以广泛的生产一些客户定制产品。导体材质有裸铜、镀锡铜和铝合金等各种导体类型。奥美格在电动汽车电缆领域共获得19项发明专利，56项实用新型专利，3项外观专利,8项软件著作权。

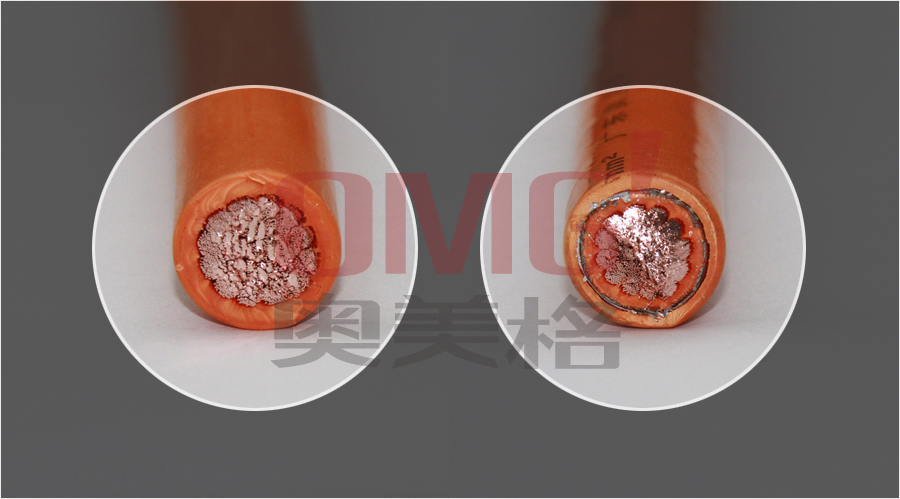

奥美格的产品有以下特点：
产品柔软、弯曲半径达5D以下；耐高低温、耐油、耐酸碱、耐水、耐磨、抗开裂、抗UV；阻燃性能好；导电性能好，导体温升小；所有材料符合RoHS2.0环保标准。
相关推荐：
奥美格新能源汽车高压电缆型号规格
| 产品标准 | 产品结构 | 额定电压 | 规格 |
| QC/T 1037标准 | 屏蔽电缆 | AC 600 / DC 900V | 1.5平方~70平方 |
| AC 1000 / DC 1500V | 10平方~120平方 | ||
| 非屏蔽电缆 | AC 600 / DC 900V | 1.5平方~70平方 | |
| AC 1000 / DC 1500V | 10平方~120平方 | ||
| 多芯屏蔽电缆 | AC 600 / DC 900V | 2~5芯*1.5平方、2~5芯*2.5平方、2~5芯*4平方、2~5芯*6平方 | |
| 奥美格企业标准 | 屏蔽电缆 | AC 1500V | 2.5~120平方 |
| 非屏蔽电缆 | |||
| 双层电缆 | 2.5~70平方 | ||
| 多芯屏蔽电缆 | 2~4芯*2.5平方、2~4芯*4平方、2~4芯*6平方、2~3芯*10平方 |
（新能源汽车高压线行业标准QC/T 1037-2016与奥美格企业标准比较：点此了解详情）
道路车辆用高压电缆（QC/T 1037-2016 标准）简介：
电动汽车高压线是用于连接充电口与电池、电池内部、电池与发动机及其他元器件以及电池储能设备等领域，作为电力传输的载体。由于车内应用环境恶劣，电动汽车高压线有着非常高的性能要求。
道路车辆用高压电缆（QC/T 1037-2016 标准）产品描述 ：
参考标准: QC/T 1037-2016、IS0 19642-2019-5、IS0 19642-2019-9、LV216
E-MARK批准号: E24*118R03/01*0375*00
| 结构Construction | 电缆特性 Features |
| 1、导体Conductor1 | 1、额定温度Rated temperature ：-40℃～+(125℃, 150℃) |
| 材质Material: 裸铜Bare Copper | 2、额定电压Rated Voltage：AC 600V/DC 900V;AC 1000V/DC 1500V |
| 2、绝缘Insulation | 3、短期老化Short-term Aging：240h,Comply with QC/T 1037 |
| 材质Material:XLPE/XLPO | 4、长期老化Long-term Aging： 3000h,Comply with QC/T 1037 |
| 颜色Color：橙色Orange | 5、燃烧测试Flame Test： Comply With QC/T 1037 |
| 3、屏蔽Shielded | 6、最小弯曲半径Min ： Bending Radius: 4*OD@OD﹤15mm ; 6*OD@OD≧15mm |
| 材质Material:镀锡铜Tinned Copper | 7、耐压Dielectric Voltage：5kVac/5min. No Breakdown |
| 4、护套Sheath | 8、耐油Oil Resistance：Comply With QC/T 1037 |
| 材质Material: XLPE/XLPO | 9、抗撕裂Anti-tear Performance ：>20N/mm |
| 颜色Color:橙色Orange | 10、环保要求Environmental Requirements ：Compliant with RoHS and REACH |
道路车辆用高压电缆（QC/T 1037-2016 标准）产品规格参数：
AC 1000V/DC 1500V (屏蔽高压电缆)
| 产品系列 | 规格 | 导体绞合外径 | 导体电阻 | 参考允载电流 | 完成外径 |
| QZJP2-C
（额定温度：-40℃～+125℃) QZJP2-D （额定温度：-40℃～+150℃) |
10mm2 | 4.50 | 1.82 | 70 | 9.50 |
| 16mm2 | 5.60 | 1.16 | 95 | 11.30 | |
| 25mm2 | 7.20 | 0.743 | 130 | 13.50 | |
| 35mm2 | 8.30 | 0.527 | 160 | 14.50 | |
| 50mm2 | 10.1 | 0.368 | 210 | 17.00 | |
| 70mm2 | 12.1 | 0.259 | 260 | 19.00 | |
| 95mm2 | 14.5 | 0.196 | 320 | 21.60 | |
| 120mm2 | 15.9 | 0.153 | 370 | 23.00 | |
| 以上产品规格、尺寸、结构可能因为技术进步而有所改变，同类规格可根据客户使用需求进行设计制造。 | |||||
AC1000V/DC 1500V (非屏蔽高压电缆)
| 产品系列 | 规格 | 导体绞合外径 | 导体电阻 | 参考允载电流 | 完成外径 |
| QZJ-C
（额定温度：-40℃～+125℃) QZJ-D （额定温度：-40℃～+150℃) |
10mm2 | 4.50 | 1.82 | 70 | 6.80 |
| 16mm2 | 5.60 | 1.16 | 95 | 8.00 | |
| 25mm2 | 7.20 | 0.743 | 130 | 10.00 | |
| 35mm2 | 8.30 | 0.527 | 160 | 11.00 | |
| 50mm2 | 10.1 | 0.368 | 210 | 13.00 | |
| 70mm2 | 12.1 | 0.259 | 260 | 15.00 | |
| 95mm2 | 14.5 | 0.196 | 320 | 17.30 | |
| 120mm2 | 15.9 | 0.153 | 370 | 19.00 | |
| 以上产品规格、尺寸、结构可能因为技术进步而有所改变，同类规格可根据客户使用需求进行设计制造。 | |||||
AC 600V/DC 900V(非屏蔽高压电缆)
| 产品系列 | 规格 | 导体绞合外径 | 导体电阻 | 参考允载电流 | 完成外径 |
| QBJ-C
（额定温度：-40℃～+125℃) QBJ-D （额定温度：-40℃～+150℃) |
1.5mm2 | 1.60 | 12.7 | 18 | 2.30 |
| 2.5mm2 | 2.06 | 7.60 | 25 | 2.85 | |
| 4mm2 | 2.70 | 4.71 | 35 | 3.55 | |
| 6mm2 | 3.40 | 3.14 | 45 | 4.15 | |
| 10mm2 | 4.50 | 1.82 | 70 | 5.60 | |
| 16mm2 | 5.60 | 1.16 | 95 | 6.90 | |
| 25mm2 | 7.20 | 0.743 | 130 | 8.40 | |
| 35mm2 | 8.30 | 0.527 | 160 | 9.80 | |
| 50mm2 | 10.1 | 0.368 | 210 | 11.90 | |
| 70mm2 | 12.1 | 0.259 | 260 | 14.10 | |
| 以上产品规格、尺寸、结构可能因为技术进步而有所改变，同类规格可根据客户使用需求进行设计制造。 | |||||
AC 600V/DC 900V(屏蔽高压电缆)
| 产品系列 | 规格 | 导体绞合外径 | 导体电阻 | 参考允载电流 | 完成外径 |
| QBJP2-C
（额定温度：-40℃～+150℃) QBJP2-D （额定温度：-40℃～+150℃) |
1.5mm2 | 1.60 | 12.7 | 18 | 4.00 |
| 2.5mm2 | 2.06 | 7.60 | 25 | 4.60 | |
| 4mm2 | 2.70 | 4.71 | 35 | 5.40 | |
| 6mm2 | 3.40 | 3.14 | 45 | 6.40 | |
| 10mm2 | 4.50 | 1.82 | 70 | 8.20 | |
| 16mm2 | 5.60 | 1.16 | 95 | 9.50 | |
| 25mm2 | 7.20 | 0.743 | 130 | 11.50 | |
| 35mm2 | 8.30 | 0.527 | 160 | 13.50 | |
| 50mm2 | 10.1 | 0.368 | 210 | 15.50 | |
| 70mm2 | 12.1 | 0.259 | 260 | 18.00 | |
| 以上产品规格、尺寸、结构可能因为技术进步而有所改变，同类规格可根据客户使用需求进行设计制造。 | |||||

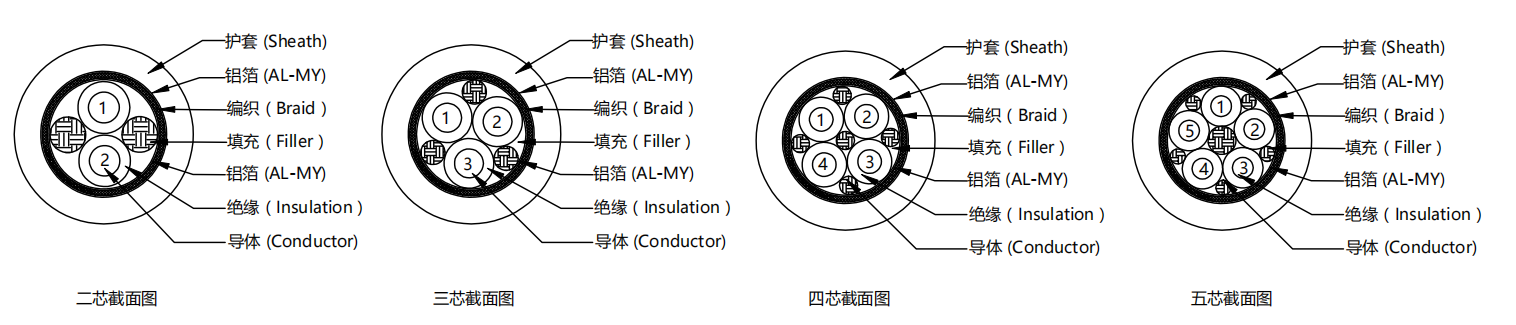

AC600V/DC 900V (多芯屏蔽高压电缆)
| 产品系列 | 芯数 | 规格 | 导体绞合外径 | 导体电阻 | 参考允载电流 | 完成外径 |
| QZJP2-C
（额定温度：-40℃～+125℃) QZJP2-D （额定温度：-40℃～+150℃) |
2 | 1.5mm2 | 1.60 | 12.70 | 13 | 7.60 |
| 3 | 11 | 8.00 | ||||
| 4 | 10 | 8.60 | ||||
| 5 | 9 | 9.20 | ||||
| 2 | 2.5mm2 | 2.06 | 7.60 | 18 | 8.60 | |
| 3 | 16 | 9.20 | ||||
| 4 | 14 | 9.90 | ||||
| 5 | 13 | 10.80 | ||||
| 2 | 4mm2 | 2.70 | 4.71 | 26 | 10.10 | |
| 3 | 22 | 10.60 | ||||
| 4 | 20 | 12.00 | ||||
| 5 | 18 | 13.20 | ||||
| 2 | 6mm2 | 3.40 | 3.14 | 33 | 11.80 | |
| 3 | 29 | 12.60 | ||||
| 4 | 26 | 13.60 | ||||
| 5 | 23 | 14.80 | ||||
| 以上产品规格、尺寸、结构可能因为技术进步而有所改变，同类规格可根据客户使用需求进行设计制造。 | ||||||
