奥美格电动汽车充电电缆
-
奥美格电动汽车高压电缆
新国标交流充电电缆
电动汽车充电电缆介绍:
电动汽车充电电缆用于连接电动汽车充电装置与充电基础设施,从而对电动汽车进行电力传输,并配备一定数量的信号线、控制线、电源辅助线等来确保整个充电过程控制准确、操作安全无误。充电电缆一般使用于充电站、停车场、酒店、小区、车库等区域,便携式充电电缆可放置在车内。
电动汽车充电电缆选型:
相关推荐:电动汽车充电电缆该如何选型
电动汽车充电电缆规格型号:
全球3大主要市场:欧洲:EN50620/IEC62893;美国:UL62;中国:GB/T 33594,
可点击以下产品推荐了解具体规格型号
--------------
电动汽车充电电缆产品标准介绍:
电动汽车充电线主要标准有:IEC62893、EN50620(IEC62893-3等同于EN50620)、UL62、GB/T 33594、CQC1103-1105、DEKRA K175、TUV 2pfg 1908
广东奥美格传导科技股份有限公司电动汽车充电电缆产品优势介绍:
奥美格致力于成为全球一流的新能源汽车电缆方案提供商,并在2017年被评为电动汽车核心零部件100强企业。
奥美格自2009年开始投入大量的资源进行新能源电动汽车传导类产品的自主研发,从2018年奥美格国标电动汽车电缆便占领了国内主要市场,其中EN标准充电电缆、UL标准充电电缆通过安费诺、台达、ITT、ABB等配套商,产品己远销欧美宝马、奔驰、保时捷、POD POINT等国外客户。
奥美格通过ISO 9001:2015和IATF 16949:2016体系认证,其中电动汽车充电电缆获得了美国UL、德国TUV、中国CQC认证、德凯认证、IEC认证、EN50620认证;奥美格也是中国质量认证中心(CQC)电动汽车传导充电系统用电缆技术规范(CQC1103-2015、CQC1104-2015、
CQC1105-2015)及电动汽车充电用电缆国标(GB/T33594-2017)的起草单位。在电动汽车领域共获得19项发明专利,56项实用新型专利,3项外观专利,8项软件著作权。
奥美格的产品有以下优点:
产品柔软、手感良好,弯曲半径小于5D;耐油、耐酸碱、耐水、耐磨、耐拉、耐碾压、抗开裂、抗UV、颜色稳定;阻燃性能好;耐弯折50000次以上;所有材料符合RoHS 2.0 &REACH环保标准。
电动汽车充电电缆多少钱一米:
充电电缆因为工艺复杂并且包含大量铜的使用,所以铜价的变化对充电电缆的价格波动较大,如需了解充电电缆价格请联系客服,我们将安排专业人员与您联系,客服电话+86 0769-82231900
奥美格新国标CQC、DEKRA 双认证电动汽车交流充电电缆产品介绍:(SS、S9O9O、S90U系列)
参考标准: GB/T 33594-2017 DEKRA K175-2
CQC证书号:V022173
DEKRA证书号:3167789
结构Construction | 电缆特性 Features: |
1.导体Conductor | 额定温度Rated temperature :-40℃~90℃ |
材质Material: 裸铜Bare Copper | 额定电压Rated Voltage : AC 450/750V |
2.绝缘Insulation | 绝缘电阻Insulation Resistance:≥0.037MΩ.km at 60℃ Comply with CQC1103-215 |
材质Material: TPE | 燃烧测试Flame Test:VW-1 Test method Comply with UL 2556 |
颜色Color:棕 Brown,蓝Blue,黄/绿Yellow/Green | 最小弯曲半径Min: Bending Radius: ≥6*OD |
3.填充Filler | 耐压Dielectric Voltage: 2.5kVac/15min. No Breakdown |
材质Material: PP Cord | 低温冲击Low temperature impact :-40℃, No cracks |
4.包带Tape | 热冲击Hot Shock:150℃/1h No cracks |
材质Material:无纺布Non-woven fabrics | 耐油Oil Resistance:IRM902,IRM903,Gasoline 20h OD Variation≤15% No Cracks |
5.护套Sheath | 抗挤压Crush resistance :Sq≤4, crush force≥4KN ; 4≤Sq≤35, crush force≥11KN; |
材质Material: TPE or PU | 耐酸碱Resistance to Acid and alkali:168h, Tensile Strength Variation ≤30%; Elongation≥100% |
颜色Color: 黑色Black | 环保要求Environmental Requirements:Compliant with RoHS and REACH |
型号 | 规格 | 导体绞合外径 | 导体电阻 | 参考允载电流 | TPE护套无屏蔽完成外径 | 包装 | PU护套无屏蔽完成外径 | 包装 |
EV-SS EV-RSS EV-SSPS EV-RSSPS EV-S90S90 EV-RS90S90 EV-S90S90PS90 EV-RS90S90PS90 EV-S90U EV-RS90U EV-S90S90U EV-RS90S90U |
3×1.5mm2+(0~2)×(0.5~0.75)mm2 | 1.6 | 13.3 | 13A | 10.5-11.3 | 800m/700# | 10.1-10.6 | 800m/700# |
3×2.5mm2+(0~2)×(0.5~0.75)mm2 | 2.1 | 7.98 | 18A | 11.8-12.4 | 800m/700# | 11.2-11.4 | 800m/700# | |
3×4.0mm2+(0~2)×(0.5~0.75)mm2 | 2.8 | 4.95 | 25A | 14.4 | 500m/700# | 13.6 | 500m/700# | |
3×6.0mm2+(0~2)×(0.5~0.75)mm2 | 3.5 | 3.30 | 34A | 16.3 | 400m/800# | 15.3 | 400m/800# | |
3×10.0mm2+(0~2)×(0.5~0.75)mm2 | 4.5 | 1.91 | 50A | 18.6 | 500m/950# | 17.6 | 500m/950# | |
3×16mm2+(0~2)×(0.5~0.75)mm2 | 5.7 | 1.21 | 67A | 21.8 | 500m/950# | 20.8 | 500m/950# | |
5×2.5mm2+(0~2)×(0.5~0.75)mm2 | 2.1 | 7.98 | 18A | 14.6-15 | 500m/700# | 13.8-14.2 | 500m/700# | |
5×4.0mm2+(0~2)×(0.5~0.75)mm2 | 2.8 | 4.95 | 25A | 17.8 | 400m/800# | 16.9 | 400m/800# | |
5×6.0mm2+(0~2)×(0.5~0.75)mm2 | 3.5 | 3.30 | 34A | 20 | 500m/950# | 19 | 500m/950# | |
5×10.0mm2+(0~2)×(0.5~0.75)mm2 | 4.5 | 1.91 | 50A | 23 | 400m/950# | 21.8 | 400m/950# | |
5×16mm2+(0~2)×(0.5~0.75)mm2 | 5.7 | 1.21 | 67A | 26.8 | 300m/950# | 25.6 | 300m/950# | |
5×25mm2+(0~2)×(0.5~0.75)mm2 | 7.2 | 0.78 | 90A | 33.2 | 300m/1200# | 31.6 | 300m/1200# | |
5×35mm2+(0~2)×(0.5~0.75)mm2 | 8.4 | 0.554 | 110A | 37 | 300m/1200# | 35.4 | 300m/1200# | |
规格为3芯1.5mm2~35mm2,可以增加1~6芯0.5mm2~1.5mm2的信号线,可信号线屏蔽或总缆屏蔽,产品的具体参数以技术图纸为准。 |
以上产品规格、尺寸、结构可能因为技术进步而有所改变,同类规格可根据客户使用需求进行设计制造。

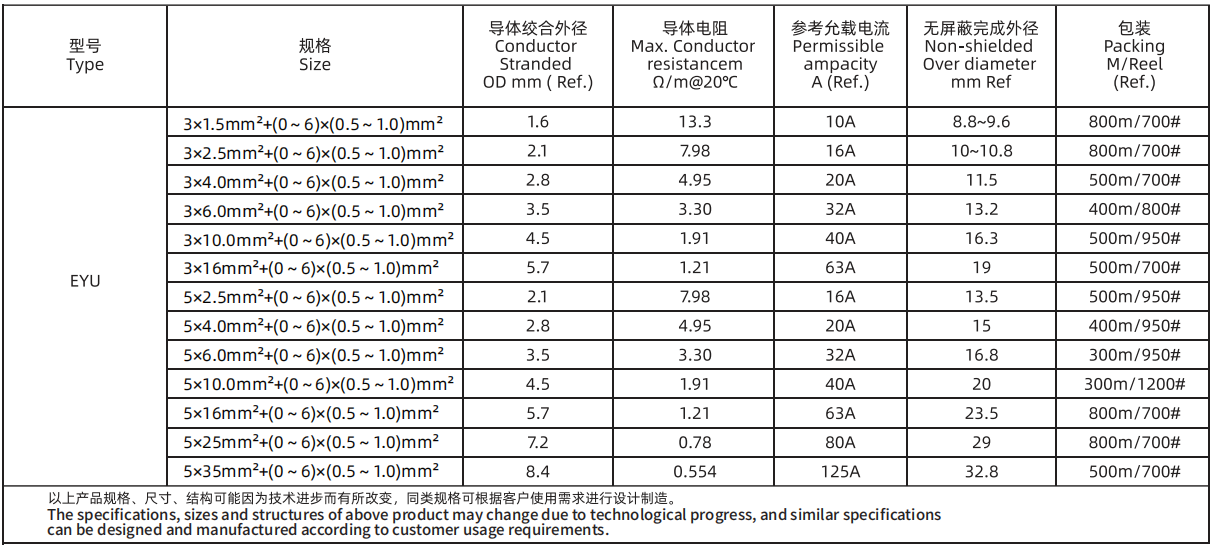

奥美格新国标CQC、DEKRA 双认证电动汽车交流充电电缆产品介绍:(EYU系列)
参考标准: GB/T 33594-2017 DEKRA K175-2
CQC证书号:V022173
DEKRA证书号:3167789

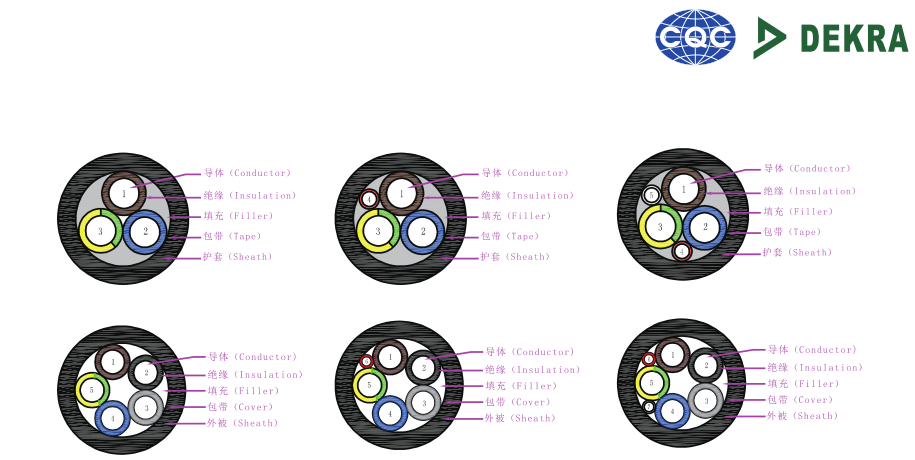

结构Construction | 电缆特性Features |
1.导体Conductor | 1.额定温度Rated temperature :-40℃~90℃ |
材质Material: 裸铜Bare Copper | 2.额定电压Rated Voltage : AC 300V/500V、450/750V;DC 1000V |
2.绝缘Insulation | 3.燃烧测试Flame Test: Testing method according to EN 60332-1-2 |
材质Material: XLPO | 4.最小弯曲半径Min Bending Radius: ≥6*OD |
颜色Color:棕 Brown,蓝Blue,黄/绿Yellow/Green | 5.耐压Dielectric Voltage:2.5kV AC for main core,2.0kV AC for CC/CP |
3.填充Filler | 6.低温冲击Low temperature impact :-40℃, No cracks |
材质Material: PP Cord | 7.热冲击Hot Shock:150℃/1h No cracks |
4.包带Tape | 8.耐油Oil Resistance:IRM902,100°C168h Tensile Strength Variation <±40%,Elongation Variation<±30% |
材质Material:无纺布Non-woven fabrics | 9.抗挤压Crush resistance :Sq≤4, crush force≥4KN ; 4≤Sq≤35, crush force≥11KN; |
5.护套Sheath | 10.耐酸碱Resistance to Acid and alkali:168h, Tensile Strength Variation ≤30%; Elongation≥100% |
材质Material: TPE | 11.环保要求Environmental Requirements:Compliant with RoHS 2.0 and REACH |
颜色Color: 黑色Black |
新国标交流充电电缆选型推荐
相关推荐:电动汽车充电电缆该如何选型
为什么选择奥美格
新能源汽车传导类产品标准制订者
奥美格专注于新能源汽车传导领域,经过长时间的积累和研究,奥美格积极主导、参与了高压线、充电线《电动汽车充电电缆》GB/T标准;《电动汽车AC 1.5kv 高压软电缆》广东地方标准的编撰工作,并将不断推动新能源汽车传导产品标准化进程,助推新能源汽车传导产业国际化。
起草标准制订
《电动汽车用充电电缆》GB/T33594-2017标准;
《电动汽车用充电电缆》CQC1103/1104/1105技术规范;
《电动汽车用AC 1.5kV 高压软电缆》广东地方标准DB44-2100
参编标准制订
《电动汽车无线充电系统》广东地方标准
《电动汽车用高压连接器及线束》CQC技术规范
相关新闻推荐:
《电动汽车用AC 1.5kV高压软电缆》标准工作会议在奥美格顺利召开
第三次《电动汽车用AC 1.5kV高压软电缆》标准工作会议在松山湖顺利召开
奥美格企业标准介绍:
新能源汽车高压线行业标准QC/T 1037-2016与奥美格企业标准比较
深耕新能源汽车传导类产品,品质研发
奥美格从2009年进入新能源领域,10年间一直坚持独立自主研发新能源传导产品,全面引进实施ISO9000、TS16949产品质量管控体系,其中生产的电动汽车传导产品3个系列50余种规格通过TUV认证、4个系列70余种规格通过UL认证、5个系列100余种规格通过CQC及DEKRA认证、1系列40余种规格通过EN50620。截止2018年3月公司共获得授权发明专利12件,授权实用新型专利59件,软件著作权7件,在申请发明和实新11件。
中国100强新能源汽车零部件供应商
奥美格是中国100强新能源汽车零部件供应商;在2017年被评为电动汽车核心零部件100强企业,新能源电线电缆行业仅此一家获此荣誉。奥美格的发展壮大得益于专业、富有激情的年轻人才队伍;奥美格持续不断培养、建设、完善人员组织结构,以专业,高效的队伍解决客户的问题。
持续关注与满足市场需求
奥美格实时关注新能源市场发展方向,了解行业动态,与各知名新能源汽车生产厂家保持紧密联系,时刻掌握市场新型需求,以优质的解决方案满足客户。奥美格是一个有梦想的企业,在新能源传导产品领域成为一个“受人尊重的国际企业”是奥美格一直坚定不移的信念!
